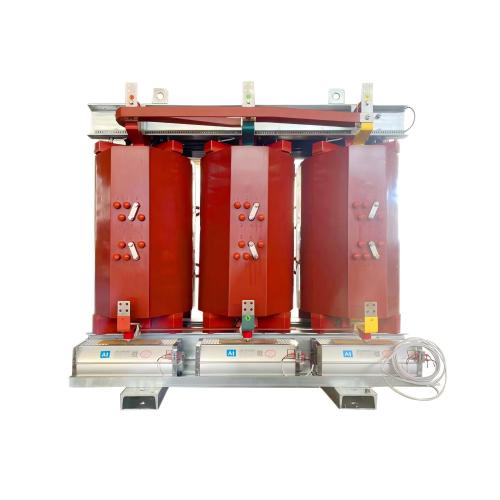

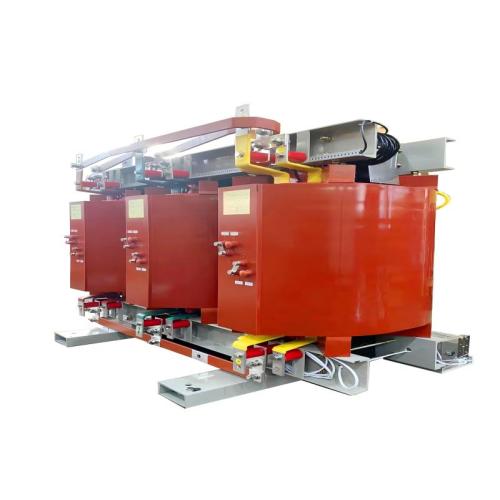

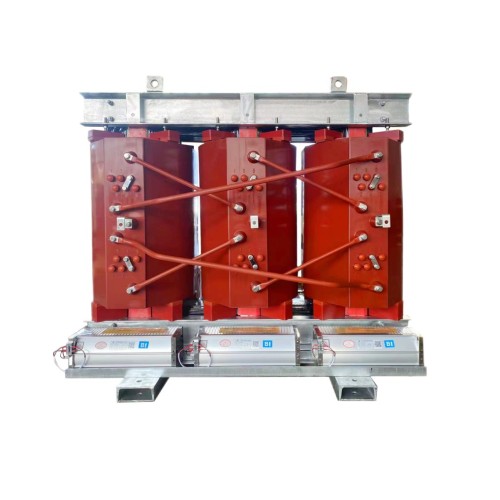

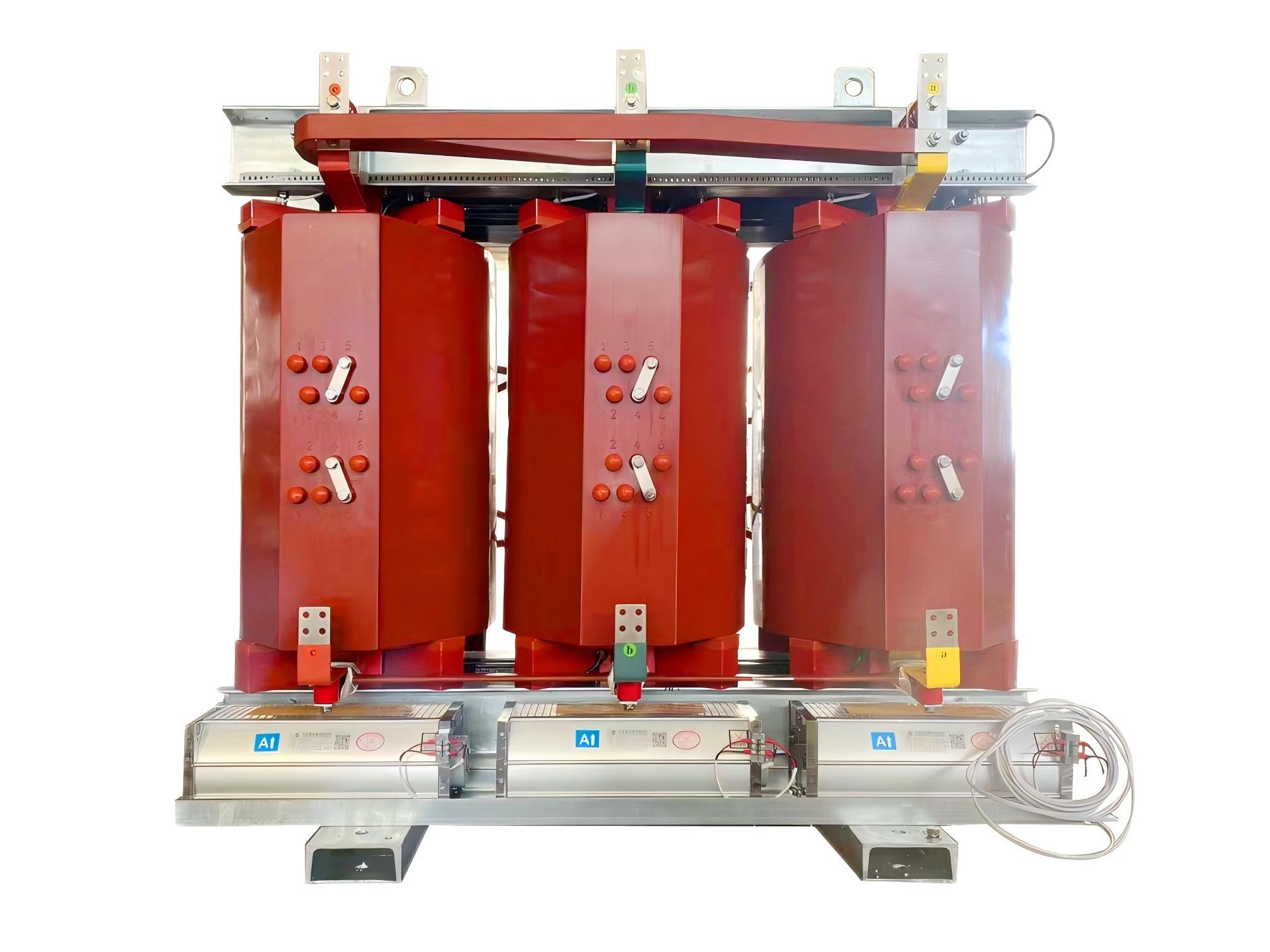

LEABE ফেজ শিফটেড ইপোক্সি রেজিন ইনসুলেটেড ড্রাই-টাইপ ট্রান্সফরমার হল একটি প্রিমিয়াম ইন্ডাস্ট্রিয়াল ট্রান্সফরমার যা উচ্চতর হারমোনিক প্রশমন এবং শক্তি দক্ষতার জন্য তৈরি করা হয়েছে। 3 KVA থেকে 3150 KVA , 3 KV থেকে 35 KV পর্যন্ত উচ্চ-ভোল্টেজ ইনপুট এবং 0.1 KV থেকে 10 KV (সাধারণত 0.4 KV) পর্যন্ত লো-ভোল্টেজ আউটপুট সহ এই Epoxy রজন ট্রান্সফরমার উন্নত ফেজ-শিফটিং প্রযুক্তি ব্যবহার করে, বর্তমান তাপ পরিবর্তন করতে এবং ক্ষতিকারক ট্রান্সফরম কমাতে পারে। সরঞ্জাম একটি উচ্চ-পারফরম্যান্স SC ট্রান্সফরমার হিসাবে, এটি গুরুত্বপূর্ণ বিদ্যুৎ বিতরণ ব্যবস্থার জন্য রক্ষণাবেক্ষণ-মুক্ত, অগ্নি-নিরাপদ অপারেশন সরবরাহ করে।
LEABE-এর ফেজ-শিফ্টেড ড্রাই-টাইপ ট্রান্সফরমারটি প্রচলিত ইউনিটকে ছাড়িয়ে যাওয়ার জন্য কাটিং-এজ ডিজাইনকে সংহত করে:
অপ্টিমাইজড আয়রন কোর: উচ্চ-মানের কোল্ড-রোল্ড সিলিকন স্টিল শীট দিয়ে 45° স্টেপড সম্পূর্ণ মিটারযুক্ত যৌথ কাঠামোতে নির্মিত। পাঁচ-পদক্ষেপের প্রগতিশীল ল্যামিনেশন শিয়ারিং এবং স্ট্যাকিং প্রক্রিয়া, একটি তিন-শিয়ার টু-পাঞ্চ কোর কর্নার-কাটিং ক্রস-শিয়ারিং কৌশলের সাথে মিলিত, জয়েন্টগুলিতে চৌম্বকীয় প্রবাহ বিতরণকে অনুকূল করে এবং মূল কম্পন শক্তি হ্রাস করে। অবিচ্ছেদ্য নিরাময়ের পরে, মূল পৃষ্ঠটি অন্তরক রজন দিয়ে সিল করা হয়, কার্যকরভাবে নো-লোড লস, নো-লোড কারেন্ট এবং অপারেশনাল শব্দ কমিয়ে দেয়।
উচ্চ-ভোল্টেজ কুণ্ডলী শ্রেষ্ঠত্ব: প্রিমিয়াম ক্লাস F উত্তাপ কন্ডাক্টর এবং আন্তর্জাতিকভাবে উন্নত অন্তরক উপকরণ সহ ক্ষত। অক্ষীয় শীতল নালীগুলি বৃহত্তর ক্ষমতার জন্য কুণ্ডলী অক্ষ বরাবর একত্রিত করা হয়, যা অসামান্য তাপ অপচয়, বর্তমান প্রভাব প্রতিরোধ ক্ষমতা এবং তাপমাত্রার পরিবর্তন সহনশীলতা প্রদান করে। মাল্টি-স্টেজ সেগমেন্টেড নলাকার ওয়াইন্ডিং শক্তিশালী ওভারভোল্টেজ সহ্য করার ক্ষমতা এবং অতি-নিম্ন আংশিক স্রাব সরবরাহ করে। প্রতিটি কয়েল ভ্যাকুয়াম-শুকানো হয় এবং একটি নির্ভুল ছাঁচে ঢালাই করা হয়। সম্পূর্ণ স্বয়ংক্রিয় ঢালাই এবং নিরাময় চক্র একটি পূর্ব-প্রোগ্রাম করা প্রক্রিয়া বক্ররেখা অনুসরণ করে, শূন্য অভ্যন্তরীণ বায়ু ছিদ্র বা গহ্বর নিশ্চিত করে।
লো-ভোল্টেজ ফয়েল উদ্ভাবন: ফয়েল উইন্ডিং স্ট্রাকচার তারের-ক্ষত কম-ভোল্টেজ, উচ্চ-কারেন্ট কয়েলে সাধারণ অ্যাম্পিয়ার-টার্ন ভারসাম্যহীনতা দূর করে। কোন অক্ষীয় উইন্ডিং হেলিক্স কোণ ছাড়া, অক্ষীয় শর্ট-সার্কিট বাহিনী কার্যকরভাবে সরানো হয়। কারেন্ট ডেনসিটি এইচভি কয়েল লোড ডিস্ট্রিবিউশনের সাথে মেলাতে অক্ষীয় দিক বরাবর অবাধে সামঞ্জস্য করা যেতে পারে, হঠাৎ এলভি-সাইড শর্ট সার্কিটের সময় রেডিয়াল ফোর্স হ্রাস করে। উভয় প্রান্ত আর্দ্রতা এবং বিদেশী পদার্থ ব্লক করার জন্য রজন-সিল করা হয়।
ফেজ-শিফটিং বেনিফিট: সেকেন্ডারি উইন্ডিংগুলির মধ্যে সুনির্দিষ্ট ফেজ স্থানচ্যুতি প্রবর্তন করে, উৎসে সুরেলা বাতিলকরণ অর্জন করা হয়-টিএইচডি (টোটাল হারমোনিক বিকৃতি) হ্রাস করা এবং সরঞ্জামের আয়ু বাড়ানো।
এই শক্তি-দক্ষ ট্রান্সফরমারটি ঐতিহ্যবাহী তেল-নিমজ্জিত বা নন-ফেজ-শিফ্টেড ড্রাই-টাইপ মডেলের তুলনায় অপারেশনাল খরচ উল্লেখযোগ্যভাবে হ্রাস করে।
ইনস্টলেশন এবং অপারেশন পদক্ষেপ
প্রাক-ইনস্টলেশন যাচাইকরণ: নিশ্চিত করুন ভোল্টেজ অনুপাত, ফেজ শিফট কোণ এবং ট্যাপ সেটিংস সিস্টেমের প্রয়োজনীয়তার সাথে মেলে।
সাইট প্রস্তুতি: পর্যাপ্ত বায়ুচলাচল ক্লিয়ারেন্স সহ একটি স্তরের ভিত্তি নিশ্চিত করুন (দেয়াল থেকে ন্যূনতম 200 মিমি)।
পজিশনিং: মনোনীত লিফটিং লগ ব্যবহার করে ট্রান্সফরমার উত্তোলন করুন; 15° এর বেশি কাত হওয়া এড়িয়ে চলুন।
বৈদ্যুতিক সংযোগ: প্রতি তারের ডায়াগ্রামে এইচভি এবং এলভি টার্মিনাল সংযুক্ত করুন; স্পেসিফিকেশন সব সংযোগ টর্ক.
শক্তিবর্ধক: অস্বাভাবিক শব্দ, কম্পন বা তাপমাত্রা বৃদ্ধির জন্য পর্যবেক্ষণ করার সময় ধীরে ধীরে ভোল্টেজ প্রয়োগ করুন।
কমিশনিং: নো-লোডের অধীনে ফেজ ঘূর্ণন এবং ভোল্টেজের মাত্রা যাচাই করুন, তারপর বর্ধিত লোডের অধীনে।
অ্যাপ্লিকেশন দৃশ্যকল্প
পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFDs): ফেজ-শিফ্ট করা ট্রান্সফরমারগুলি পাম্প, ফ্যান এবং কম্প্রেসার সিস্টেমে মাল্টি-পালস ড্রাইভ দ্বারা তৈরি হারমোনিক্স প্রশমিত করে।
ডেটা সেন্টার: UPS সিস্টেমের জন্য ক্লিন পাওয়ার ডিস্ট্রিবিউশন এবং কম THD প্রয়োজন সার্ভার ফার্ম।
শিল্প অটোমেশন: সংবেদনশীল ইলেকট্রনিক্স সহ CNC মেশিন, রোবোটিক্স এবং স্বয়ংক্রিয় উত্পাদন লাইনগুলিকে শক্তিশালী করা।
নবায়নযোগ্য শক্তি: সোলার ইনভার্টার এবং উইন্ড টারবাইন কনভার্টারগুলিতে স্টেপ-আপ বা স্টেপ-ডাউন অ্যাপ্লিকেশন।
বাণিজ্যিক ভবন: হাসপাতাল, বিমানবন্দর, এবং উচ্চ-বৃদ্ধি কমপ্লেক্স যেখানে অগ্নি নিরাপত্তা এবং কম শব্দ গুরুত্বপূর্ণ।
গ্রাহকদের জন্য সুবিধা
হ্রাসকৃত শক্তি খরচ: কম নো-লোড এবং লোড লস সরাসরি বিদ্যুৎ বিল কেটে দেয়।
এক্সটেন্ডেড ইকুইপমেন্ট লাইফ: হারমোনিক ক্যান্সেলেশন ডাউনস্ট্রিম ড্রাইভ, মোটর এবং ক্যাপাসিটারকে অতিরিক্ত গরম হওয়া থেকে রক্ষা করে।
অগ্নি নিরাপত্তা: Epoxy রজন নিরোধক স্ব-নির্বাপক এবং কোন বিষাক্ত গ্যাস উত্পাদন করে না - অন্দর ইনস্টলেশনের জন্য আদর্শ।
ন্যূনতম রক্ষণাবেক্ষণ: শুষ্ক-টাইপ নকশা তেল ফুটো, নমুনা এবং প্রতিস্থাপন দূর করে।
শান্ত অপারেশন: অপ্টিমাইজ করা কোর জয়েন্ট এবং রজন সিলিং বেশিরভাগ রেটিং এর জন্য শব্দের মাত্রা 55 dB(A) এর নিচে রাখে।
সার্টিফিকেশন এবং সম্মতি
ISO 9001:2015 প্রত্যয়িত মান ব্যবস্থাপনার অধীনে তৈরি, LEABE ট্রান্সফরমারগুলি IEC 60076 , IEEE C57.12 , এবং GB 20052 শক্তি দক্ষতা মান মেনে চলে। অনুরোধের ভিত্তিতে পণ্যগুলি CE , UL , বা GOST সার্টিফিকেশনের সাথে সরবরাহ করা যেতে পারে। প্রতিটি ইউনিট শিপমেন্টের আগে অনুপাত, পোলারিটি, নিরোধক প্রতিরোধ, প্ররোচিত ওভারভোল্টেজ, পৃথক উৎস ভোল্টেজ এবং আংশিক স্রাব পরীক্ষা সহ রুটিন পরীক্ষার মধ্য দিয়ে যায়।
কাস্টমাইজেশন বিকল্প
ফেজ শিফট অ্যাঙ্গেল: 6-পালস, 12-পালস, 18-পালস, বা 24-পালস রেকটিফায়ার কনফিগারেশনের সাথে মেলে।
ঘের এবং আইপি রেটিং: IP20 ওপেন টাইপ থেকে IP54 এয়ার ফিল্টার দিয়ে ঘেরা।
কুলিং আপগ্রেড: ওভারলোড ক্ষমতার জন্য স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রক সহ ফোর্সড-এয়ার ফ্যান।
বিশেষ আবরণ: অ্যান্টি-কনডেনসেশন, লবণ-স্প্রে প্রতিরোধী, বা কঠোর পরিবেশের জন্য সামুদ্রিক-গ্রেড পেইন্ট।
টার্মিনাল বিকল্প: উপরে বা নীচের তারের প্রবেশ, বাসবার সংযোগ, বা প্লাগ-ইন টার্মিনাল।
উৎপাদন প্রক্রিয়া
উপাদান পরিদর্শন: সমস্ত সিলিকন ইস্পাত, তামা, এবং ইপোক্সি রজন প্রযুক্তিগত মানগুলির বিরুদ্ধে যাচাই করা হয়।
মূল প্রক্রিয়াকরণ: নির্ভুল শিয়ারিং সহ পাঁচ-ধাপে প্রগতিশীল ল্যামিনেশন সর্বোত্তম জয়েন্টের গুণমান এবং কম ক্ষতি নিশ্চিত করে।
কয়েল উইন্ডিং: এইচভি কয়েল ক্লাস এফ কন্ডাক্টরের সাথে ক্ষতবিক্ষত হয়; LV কয়েল স্বয়ংক্রিয় মেশিনে উচ্চ-বিশুদ্ধতা কপার ফয়েল ব্যবহার করে।
ভ্যাকুয়াম কাস্টিং: HV কয়েলগুলি শূন্যের নীচে ছাঁচে ঢালাই করা হয়, শূন্য ছিদ্রের জন্য একটি পূর্ব-প্রোগ্রাম করা নিরাময় বক্ররেখা অনুসরণ করে।
কোর অ্যাসেম্বলি এবং সিলিং: কোর এবং কয়েলগুলি একত্রিত করা হয়, তারপরে মূল পৃষ্ঠটি অন্তরক রজন দিয়ে সিল করা হয়।
পরীক্ষা: আমাদের অভ্যন্তরীণ পরীক্ষাগারে ব্যাপক রুটিন এবং টাইপ পরীক্ষা করা হয়।
প্যাকেজিং: আর্দ্রতা-প্রমাণ চিকিত্সা সহ রপ্তানি-মান কাঠের ক্রেট নিরাপদ বিশ্বব্যাপী বিতরণ নিশ্চিত করে।
গ্রাহক প্রশংসাপত্র
"LEABE ফেজ-শিফ্ট করা ট্রান্সফরমার আমাদের VFD সিস্টেমে হারমোনিক বিকৃতিকে 28% থেকে কমিয়ে 5% এর নিচে করেছে। শক্তি সঞ্চয় 14 মাসে বিনিয়োগ ফেরত দিয়েছে।"
"চমৎকার বিল্ড কোয়ালিটি এবং ডকুমেন্টেশন। ইউনিটটি ভালভাবে প্যাকেজ করা হয়েছে এবং প্রথম চেষ্টাতেই সমস্ত সাইট গ্রহণযোগ্যতা পরীক্ষায় উত্তীর্ণ হয়েছে।"
FAQ — প্রায়শই জিজ্ঞাসিত প্রশ্ন
একটি স্ট্যান্ডার্ড ড্রাই-টাইপ ট্রান্সফরমারের তুলনায় ফেজ-শিফট করা ট্রান্সফরমারের প্রধান সুবিধা কী?
একটি ফেজ-পরিবর্তিত ট্রান্সফরমার উৎসে সুরেলা স্রোত বাতিল করতে সেকেন্ডারি উইন্ডিংগুলির মধ্যে কৌণিক স্থানচ্যুতি প্রবর্তন করে, THD হ্রাস করে, ট্রান্সফরমার গরম করে, এবং সংযুক্ত সরঞ্জামের উপর চাপ কমায়- যা একটি আদর্শ ট্রান্সফরমার অর্জন করতে পারে না।
LEABE সংশোধনকারী অ্যাপ্লিকেশনগুলির জন্য একটি ডিসি ট্রান্সফরমার সংস্করণ সরবরাহ করতে পারে?
হ্যাঁ, LEABE ইলেক্ট্রোলাইসিস, গলানো এবং ডিসি ট্র্যাকশনের জন্য ফেজ-শিফ্টেড রেকটিফায়ার ট্রান্সফরমার সহ বিশেষায়িত ডিসি ট্রান্সফরমার সমাধান অফার করে। একটি উপযুক্ত প্রস্তাবের জন্য আপনার বৈদ্যুতিক পরামিতি শেয়ার করুন.
কত ঘন ঘন একটি epoxy রজন শুকনো ধরনের ট্রান্সফরমার রক্ষণাবেক্ষণ প্রয়োজন?
রক্ষণাবেক্ষণ ন্যূনতম—সাধারণত একটি বার্ষিক ভিজ্যুয়াল পরিদর্শন, বায়ুচলাচল প্যাসেজ থেকে ধুলো পরিষ্কার করা এবং বৈদ্যুতিক সংযোগ পরীক্ষা করা। কোন তেল পরীক্ষা বা প্রতিস্থাপন প্রয়োজন.
একটি কাস্টমাইজড ফেজ-শিফ্ট ট্রান্সফরমারের জন্য সাধারণ লিড টাইম কী?
স্ট্যান্ডার্ড ডিজাইন: 4-6 সপ্তাহ। কাস্টম ফেজ-শিফ্ট কোণ বা বিশেষ ঘের: জটিলতা এবং শংসাপত্রের প্রয়োজনীয়তার উপর নির্ভর করে 6-10 সপ্তাহ।
এই ট্রান্সফরমার কি বহিরঙ্গন ইনস্টলেশনের জন্য উপযুক্ত?
হ্যাঁ, যখন একটি IP54 ঘের এবং অ্যান্টি-কনডেনসেশন হিটার দিয়ে সজ্জিত করা হয়, তখন ট্রান্সফরমারটি বেশিরভাগ জলবায়ুর বাইরে নির্ভরযোগ্যভাবে কাজ করতে পারে।
