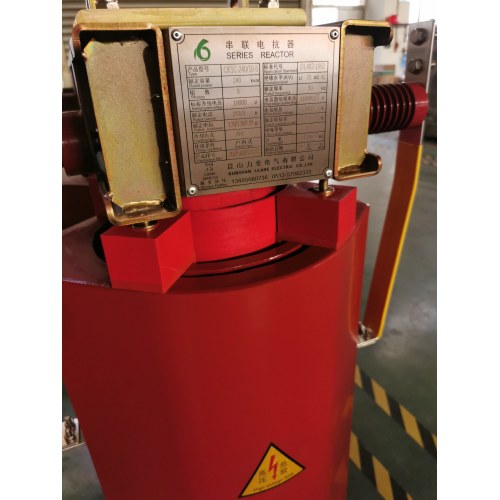

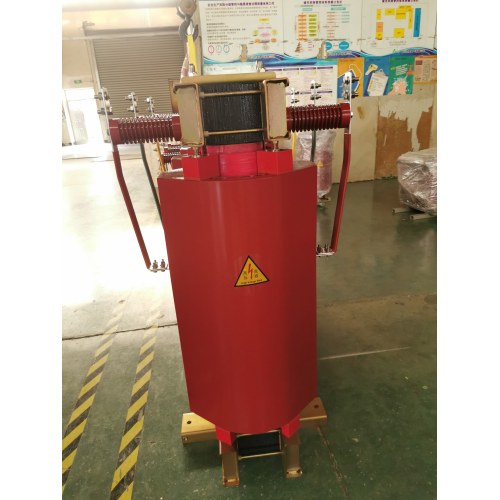

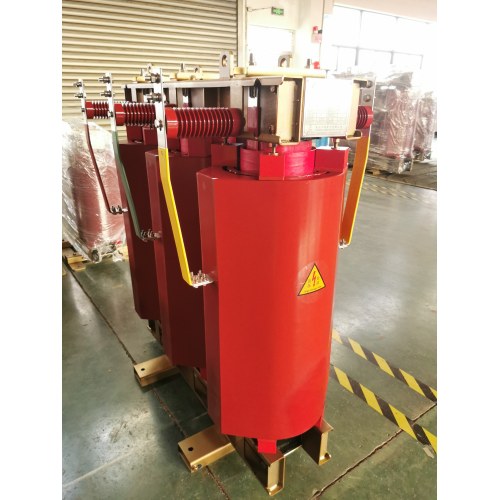

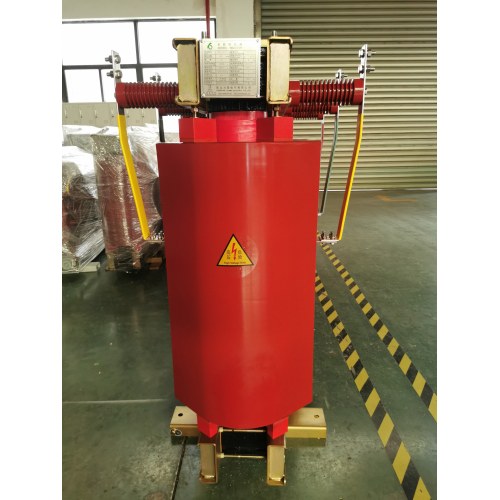

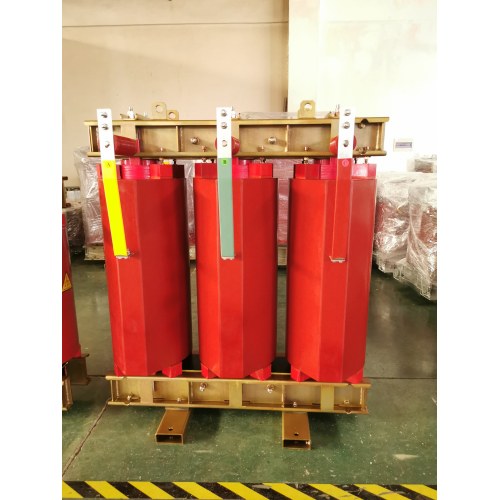

10kV কাস্ট-রজন-অন্তরক সিরিজ আয়রন-কোর চুল্লি

LEABE 10kV কাস্ট-রেসিন-ইনসুলেটেড সিরিজ আয়রন-কোর রিঅ্যাক্টর (CKSC সিরিজ) হল একটি প্রিমিয়াম হারমোনিক ফিল্টার রিঅ্যাক্টর যা মাঝারি-ভোল্টেজ বৈদ্যুতিক নেটওয়ার্কগুলিতে পাওয়ার কোয়ালিটি অপ্টিমাইজ করার জন্য তৈরি করা হয়েছে। ক্যাপাসিটর ব্যাঙ্কগুলির সাথে নিরবচ্ছিন্ন একীকরণের জন্য ডিজাইন করা, এই শিল্প চুল্লি কার্যকরভাবে সুরেলা বিকৃতি দমন করে, স্রোত সীমাবদ্ধ করে এবং সিস্টেম ভোল্টেজকে স্থিতিশীল করে। উন্নত ভ্যাকুয়াম কাস্টিং প্রযুক্তি ব্যবহার করে, LEABE একটি শক্তিশালী, রক্ষণাবেক্ষণ-মুক্ত সমাধান সরবরাহ করে যা সংবেদনশীল সরঞ্জামগুলিকে রক্ষা করে এবং শিল্প ও বাণিজ্যিক পাওয়ার সিস্টেমের সামগ্রিক দক্ষতা বাড়ায়।

• রেটেড ভোল্টেজ: 3kV, 6kV, 10kV, 20kV, 35kV (শ্রেণী: 10kV স্ট্যান্ডার্ড)
• রেট করা ক্ষমতা: 3 kvar থেকে 2000 kvar
• সিস্টেম ফ্রিকোয়েন্সি: 50Hz / 60Hz
• প্রতিক্রিয়া হার (p): 1%, 4.5%, 5%, 6%, 12% (কাস্টমাইজযোগ্য)
• অন্তরণ শ্রেণী: F (155°C)
• শীতল করার পদ্ধতি: ANAN (এয়ার ন্যাচারাল)
• উইন্ডিং উপাদান: উচ্চ-বিশুদ্ধতা তামার তার/ফয়েল
• মূল উপাদান: উচ্চ-গ্রেড কোল্ড-রোল্ড গ্রেইন-ওরিয়েন্টেড সিলিকন ইস্পাত (CRGO)
• টার্মিনাল কনফিগারেশন: একই পাশে বা বিপরীত দিকে (নমনীয় নকশা)
• মান সম্মতি: IEC 60076-6, IEEE C57.21

1. অকার্যকর-মুক্ত ভ্যাকুয়াম কাস্টিং: কয়েলটি প্রিমিয়াম ইপোক্সি রজন ব্যবহার করে উচ্চ ভ্যাকুয়ামের নিচে ঢালাই করা হয় (ডাও/তাওশির মতো শিল্প নেতাদের দ্বারা সরবরাহ করা হয়)। এই প্রক্রিয়াটি বায়ু পকেটগুলিকে দূর করে, যার ফলে ব্যতিক্রমী অস্তরক শক্তি এবং আংশিক স্রাবের প্রতিরোধের সাথে একটি কঠিন, একশিলা কাঠামো তৈরি হয়।
2. তাপ ও ​​যান্ত্রিক স্থিতিশীলতা: বিভক্ত নলাকার ঘূর্ণন কাঠামো ইন্টারলেয়ার ভোল্টেজের চাপকে কমিয়ে দেয়। তাপীয় সাইকেল চালানোর সময় ফাটল রোধ করে কন্ডাক্টরের সম্প্রসারণ সহগের সাথে মেলে নিরোধক উপকরণ নির্বাচন করা হয়। ইন্টিগ্রেটেড অক্ষীয় কুলিং ডাক্টগুলি দক্ষ তাপ অপচয় নিশ্চিত করে, এটিকে সত্যিকারের লো লস রিঅ্যাক্টর তৈরি করে।
3. যথার্থ কোর নির্মাণ: উচ্চ-মানের CRGO সিলিকন ইস্পাত শীট থেকে তৈরি, কোরটি ন্যূনতম burrs এবং সুনির্দিষ্ট মাত্রা নিশ্চিত করতে CNC ক্রস-কাটিং মেশিন দ্বারা প্রক্রিয়া করা হয়। অনন্য ভ্যাকুয়াম ইমপ্রেগনেশন প্রক্রিয়া ল্যামিনেশনগুলিকে লক করে দেয়, যা কার্যকরী শব্দ এবং কম্পনকে মারাত্মকভাবে হ্রাস করে।
4. পরিবেশগত স্থায়িত্ব: একটি শক্তিশালী ইপোক্সি রজন চুল্লি হিসাবে, এটি আর্দ্রতা, ধুলো এবং রাসায়নিক ক্ষয়ের জন্য দুর্দান্ত প্রতিরোধের প্রস্তাব দেয়। স্ব-নির্বাপক, অগ্নি-প্রতিরোধী বৈশিষ্ট্যগুলি এটিকে শিল্প কারখানা এবং বাণিজ্যিক ভবনগুলিতে অভ্যন্তরীণ ইনস্টলেশনের জন্য নিরাপদ করে তোলে।
5. সুপিরিয়র হারমোনিক মিটিগেশন: বিশেষভাবে 5ম, 7ম এবং উচ্চ-ক্রমের হারমোনিক্স ফিল্টার করার জন্য টিউন করা হয়েছে, এই ইউনিটটি উল্লেখযোগ্যভাবে ভোল্টেজ তরঙ্গরূপকে উন্নত করে এবং বৈদ্যুতিক সিস্টেমের সামগ্রিক পাওয়ার ফ্যাক্টরকে বৃদ্ধি করে।

1. সিস্টেম বিশ্লেষণ: ক্যাপাসিটর ব্যাঙ্কের সাথে সঠিক টিউনিং নিশ্চিত করতে আপনার সুবিধার হারমোনিক স্পেকট্রামের উপর ভিত্তি করে প্রয়োজনীয় প্রতিক্রিয়া হার (যেমন, 5% বা 7%) নির্ধারণ করুন।
2. মাউন্ট করা: চুল্লিটিকে একটি শক্ত, স্তরের পৃষ্ঠে ইনস্টল করুন যা এর ওজনকে সমর্থন করতে সক্ষম। কয়েলের চারপাশে বায়ুচলাচলের জন্য পর্যাপ্ত ক্লিয়ারেন্স নিশ্চিত করুন।
3. তারের কনফিগারেশন: তারের দৈর্ঘ্য এবং জটিলতা কমাতে আপনার সুইচগিয়ার লেআউটের সাথে সবচেয়ে উপযুক্ত টার্মিনাল লেআউট (একই-পাশে বা বিপরীত-পাশে) নির্বাচন করুন।
4. বৈদ্যুতিক সংযোগ: ক্যাপাসিটর ব্যাঙ্ক এবং কন্টাক্টর প্যানেলের মধ্যে সিরিজে চুল্লি সংযোগ করুন। নিশ্চিত করুন যে সমস্ত টার্মিনাল নির্দিষ্ট টর্ক মানগুলিতে শক্ত করা হয়েছে।
5. কমিশনিং: শক্তিকরণের আগে, নিরোধক প্রতিরোধের যাচাই করুন। নকশা তাপমাত্রা সীমার মধ্যে এবং অস্বাভাবিক শব্দ ছাড়াই কাজ করে তা নিশ্চিত করতে প্রাথমিক অপারেশন চলাকালীন ইউনিটটি পর্যবেক্ষণ করুন।

• পাওয়ার ফ্যাক্টর কারেকশন (PFC) সিস্টেম: অনুরণন রোধ করতে স্বয়ংক্রিয় ক্যাপাসিটর ব্যাঙ্কে ব্যবহৃত হয় এবং সুইচিং বৃদ্ধি সীমাবদ্ধ করে।
• পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFDs): উৎপাদন কারখানায় শিল্প ড্রাইভ দ্বারা উত্পন্ন সুরেলা বিকৃতি হ্রাস করা।
• পুনর্নবীকরণযোগ্য শক্তি: সৌর এবং বায়ু খামার সংগ্রহ ব্যবস্থায় ভোল্টেজ স্থিতিশীল করা।
• ভারী শিল্প: আর্ক ফার্নেস, রোলিং মিল এবং বড় মোটর ড্রাইভকে ভোল্টেজ স্যাগ এবং সুরেলা হস্তক্ষেপ থেকে রক্ষা করা।
• ডেটা সেন্টার: গ্রিড-সাইড হারমোনিক্স ফিল্টার করে গুরুত্বপূর্ণ আইটি পরিকাঠামোতে পরিষ্কার বিদ্যুৎ সরবরাহ নিশ্চিত করা।

• এক্সটেন্ডেড ইকুইপমেন্ট লাইফ: হারমোনিক্স ফিল্টার করে এবং থার্মাল স্ট্রেস কমিয়ে, LEABE রিঅ্যাক্টর ক্যাপাসিটার এবং সুইচগিয়ারকে রক্ষা করে, ব্যয়বহুল প্রতিস্থাপনের ফ্রিকোয়েন্সি হ্রাস করে।
• উন্নত বিদ্যুতের গুণমান: একটি ক্লিনার ভোল্টেজ সাইন ওয়েভ সরবরাহ করে, যা সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলির কার্যকারিতা এবং নির্ভরযোগ্যতা বাড়ায়।
• নিয়ন্ত্রক সম্মতি: সুবিধা প্রদানকারীদের কাছ থেকে জরিমানা এড়িয়ে, সুরেলা নিয়ন্ত্রণের জন্য সুবিধাগুলিকে IEEE 519 মান পূরণ করতে সহায়তা করে।
• হ্রাসকৃত ডাউনটাইম: শক্তিশালী কাস্ট-কয়েল ডিজাইন কার্যত রক্ষণাবেক্ষণ-মুক্ত, কঠোর শিল্প সেটিংসে অবিচ্ছিন্ন অপারেশন নিশ্চিত করে।

• ISO 9001:2015 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম
• ISO 14001 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম
• সিই সার্টিফিকেশন (নিম্ন ভোল্টেজ নির্দেশিকা)
• IEC 60076-6 এর সাথে সম্মতি (প্রতিক্রিয়া)
• IEEE C57.21 এর সাথে সম্মতি (ড্রাই-টাইপ রিঅ্যাক্টরের জন্য স্ট্যান্ডার্ড)

• বৈদ্যুতিক পরামিতি: নির্দিষ্ট লোড প্রোফাইলের সাথে মেলে ক্ষমতা (kvar), ভোল্টেজ (kV), এবং প্রতিক্রিয়া হার (%) এর কাস্টমাইজেশন।
• যান্ত্রিক কনফিগারেশন: প্যানেল বিন্যাস অপ্টিমাইজ করার জন্য টার্মিনাল ওরিয়েন্টেশনের পছন্দ (একই-পাশে বা বিপরীত-পাশে)।
• পরিবেশগত সুরক্ষা: ক্ষয়কারী পরিবেশের জন্য কাস্টম পেইন্ট ফিনিস এবং উচ্চ-আর্দ্রতা অঞ্চলের জন্য বিশেষ টার্মিনাল বক্স ডিজাইন।
• মনিটরিং: রিয়েল-টাইম তাপ পর্যবেক্ষণের জন্য তাপমাত্রা সেন্সর (PTC/PT100) এর ঐচ্ছিক একীকরণ।

1. কোর প্রসেসিং: সিলিকন স্টিলের শীটগুলিকে উচ্চ-নির্ভুলতা CNC মেশিনের সাহায্যে কাটা হয় যাতে burrs কম করা হয়, তারপরে কম শব্দ এবং উচ্চ যান্ত্রিক স্থিতিশীলতা নিশ্চিত করার জন্য স্ট্যাক করা হয় এবং ভ্যাকুয়াম-সংযোগ করা হয়।
2. উইন্ডিং এবং কাস্টিং: কপার উইন্ডিংগুলি একটি বিভক্ত নলাকার কাঠামোতে সাজানো হয়। অ্যাসেম্বলিটিকে একটি ছাঁচে স্থাপন করা হয়, ভ্যাকুয়াম-শুকনো এবং ইপোক্সি রজন দিয়ে ঢালাই করা হয় একটি কম্পিউটার-নিয়ন্ত্রিত প্রক্রিয়া ব্যবহার করে বায়ু বুদবুদগুলি দূর করার জন্য।
3. নিরাময়: কাস্ট কয়েল সর্বোত্তম যান্ত্রিক এবং অস্তরক শক্তি অর্জনের জন্য একটি প্রোগ্রামযুক্ত নিরাময় চক্রের মধ্য দিয়ে যায়।
4. চূড়ান্ত পরীক্ষা: আন্তর্জাতিক মানের সাথে সম্মতির গ্যারান্টি দেওয়ার জন্য প্রতিটি ইউনিটে টার্ন রেশিও, ডিসি রেজিস্ট্যান্স, ইনসুলেশন রেজিস্ট্যান্স এবং প্ররোচিত ভোল্টেজ সহ্য করার পরীক্ষা সহ রুটিন পরীক্ষা করা হয়।

"LEABE-এর 10kV চুল্লিগুলি আমাদের রোলিং মিল অপারেশনগুলিকে স্থিতিশীল করতে সহায়ক ভূমিকা পালন করেছে। বিল্ডের গুণমান ব্যতিক্রমী, এবং আমাদের আগের ইউনিটগুলির তুলনায় শব্দের মাত্রা উল্লেখযোগ্যভাবে কম।"

"আমাদের সৌর খামারের জন্য আমাদের একটি নির্ভরযোগ্য সুরেলা ফিল্টার দরকার ছিল। LEABE একটি কাস্টমাইজড সমাধান সরবরাহ করেছে যা আমাদের গ্রিডের প্রয়োজনীয়তার সাথে পুরোপুরি মেলে এবং প্রথম দিন থেকেই ত্রুটিহীনভাবে পারফর্ম করেছে।"

প্রশ্ন 1: একটি 5% এবং একটি 7% বিচ্ছিন্ন চুল্লির মধ্যে পার্থক্য কী?

উত্তর: একটি 5% চুল্লি সাধারণত 5ম অর্ডার হারমোনিক্স (300Hz) ফিল্টার করতে ব্যবহৃত হয় এবং সাধারণ শিল্প লোডের জন্য উপযুক্ত। একটি 7% চুল্লিটি 4.2 তম ক্রম হারমোনিক্স ফিল্টার করার জন্য টিউন করা হয়েছে, 5 তম এবং 7 তম হারমোনিক্সের বিরুদ্ধে আরও ভাল সুরক্ষা প্রদান করে, এটি ভিএফডিগুলির মতো ভারী নন-লিনিয়ার লোড সহ পরিবেশের জন্য আদর্শ করে তোলে।

প্রশ্ন 2: শুষ্ক ধরনের চুল্লির জন্য ভ্যাকুয়াম কাস্টিং কেন গুরুত্বপূর্ণ?

উত্তর: ভ্যাকুয়াম ঢালাই ইপোক্সি রজন থেকে বায়ু এবং আর্দ্রতাকে শক্ত হওয়ার আগে সরিয়ে দেয়। এটি শূন্যতা বা বুদবুদ গঠনে বাধা দেয়, যা আংশিক স্রাবের কারণ হতে পারে এবং সময়ের সাথে সাথে নিরোধক ব্যর্থতার দিকে পরিচালিত করে। এটি নিশ্চিত করে যে গ্রিড-সাপোর্ট রিঅ্যাক্টর কয়েক দশক ধরে নির্ভরযোগ্য থাকবে।

প্রশ্ন 3: এই চুল্লি বাইরে ব্যবহার করা যেতে পারে?

উত্তর: কোর এবং কয়েল আর্দ্রতা-প্রতিরোধী হলেও, স্ট্যান্ডার্ড ইউনিটগুলি অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা হয়েছে। বহিরঙ্গন অ্যাপ্লিকেশনের জন্য, আমরা পরিবেশগত কারণগুলির বিরুদ্ধে সুরক্ষার জন্য IP54-রেটযুক্ত ঘের এবং অ্যান্টি-কনডেনসেশন হিটার সহ ইউনিট অফার করি।

প্রশ্ন 4: চুল্লি কীভাবে পাওয়ার ফ্যাক্টর উন্নত করে?

উত্তর: চুল্লিটি নিজেই প্রবর্তক, কিন্তু যখন একটি ক্যাপাসিটর ব্যাঙ্কের সাথে সিরিজে স্থাপন করা হয়, তখন এটি ক্যাপাসিটারগুলিকে সুরক্ষিততার কারণে অতিরিক্ত গরম না করে নিরাপদে কাজ করতে দেয়। এটি ক্যাপাসিটারগুলিকে কার্যকরভাবে সিস্টেমে প্রতিক্রিয়াশীল শক্তি (kVAR) সরবরাহ করতে সক্ষম করে, যার ফলে সামগ্রিক পাওয়ার ফ্যাক্টর উন্নত হয়।
